Produktentwicklung
Die Allectra GmbH wurde 2002 in Berlin gegründet, um ein komplettes Sortiment von Hochvakuum- und UHV-Komponenten herzustellen und zu liefern.
NEUE PRODUKTE
Allectra ist bestrebt, neue Produkte zu entwickeln, die technische Vorteile und Kosteneinsparungen gegenüber herkömmlichen Komponenten bieten.
Durch den Einsatz dieser Produkte sind unsere Kunden in der Lage, die neuesten Fortschritte in der Hochtechnologie zu nutzen, die wir identifizieren konnten. Zum Beispiel sind unsere runden Miniaturdurchführungen kompakt und können dennoch bis zu 19 Stifte aufnehmen. Sie wurden inzwischen von Synchrotrons weltweit als Standard übernommen.
Unsere Physiker und Ingenieure konzipieren, entwickeln und fertigen Komponenten für den Hochtechnologiemarkt. Zu diesen Komponenten gehören Glasfaserdurchführungen, kreisförmige Miniaturdurchführungen, Sub-Miniatur-D-Durchführungen und Hochfrequenzdurchführungen (bis zu 40 GHz).

HOCHSTROM STANDARD SUB-D DURCHFÜHRUNGEN
Eine neue Pintechnologie ermöglicht, dass Standard Sub-D Durchführungen mit 9 bis 50 Stiften jetzt für deutlich höhere Stromstärken verwendet werden können. Der Dauerstrom pro Stift beträgt 6 A (alle Stifte belastet) und kurzzeitig 10 A pro Stift durch Verwendung spezieller Crimpstifte und eines neuen In-Vakuum-Kabels.
Im Bild: 2 x Hochstrom (HC) 15-polige Durchführungen auf einem 63CF-Flansch.
Mit 30 Stiften können diese Durchführungen 180 A kontinuierlich oder kurzzeitig bis zu 300 A in das Vakuumsystem leiten.
M12 DURCHFÜHRUNG
Allectra bietet eine UHV-M12-Durchführung mit UHV-kompatiblem Steckverbinder an. Für weniger anspruchsvolle Anwendungen können HV- und Standard-Steckverbinder auf beiden Seiten verwendet werden.
M12-Steckverbinder werden häufig in der industriellen Automatisierung und für Sensoranwendungen eingesetzt. Die Durchführung hat 4 Pins und eine Nennspannung von 250V. Der maximale Strom beträgt 3A und der Temperaturbereich liegt bei -200°C bis +230°C.
Für den luftseitigen Einsatz bietet Allectra Quick Disconnect Steckverbinder an, die nur eine 90°-Drehung der Mutter benötigen, um gesichert zu werden.
Allectra empfiehlt das abgeschirmte, doppelt verdrillte Kabel 301-KAPM-060-PAIR2 zur Verwendung mit dieser Durchführung.


PT100-WIDERSTÄNDE MIT SCHRAUBKLEMMENBEFESTIGUNG
Allectra bietet einen PT100-Widerstand mit großem Messbereich für präzise Temperaturmessungen zwischen -200°C und +750°C. Der Klasse-A-Widerstand bietet sehr geringe Toleranzen und eine höhere Stabilität als Thermoelemente.
Der Widerstand wird einzeln, mit 3 oder 4 angeschlossenen Kabeln und als Set mit Thermokontaktfolie und Schraubklemme angeboten.
Abbildung: 343-PT100-C1-SET1, Tatsächliche Abmessungen 1,6mm x 5mm
DIE ALLECTRA TRIAXIALDURCHFÜHRUNG 50 OHM
Die Allectra Triaxial-Durchführung 50 Ohm ist für die Verwendung mit Kabeln konzipiert, die einen abgeschirmten Leiter haben, der wiederum von einer zweiten isolierten Abschirmung umgeben ist. Der Leiter und die innere Abschirmung haben isolierte Wege durch die Durchführung, während die äußere zweite Abschirmung mit der Erde verbunden ist.
Dies ist das ideale Bauteil für Schwachstrom- oder Spannungsmessungen, bei denen eine hohe Genauigkeit und eine möglichst geringe Störung des Signals erforderlich sind. Dieses Bauteil kann beispielsweise für die genaue Strahlpositionierung bei Synchrotronanwendungen verwendet werden.


STRAHLUNGSBESTÄNDIGE ISOLIERTE DRÄHTE KAP301
Allectra bietet jetzt unsere exklusiven strahlungsbeständigen Kapton®-isolierten Drähte KAP301 an. Im Vergleich zu den Standarddrähten ist die Strahlungsbeständigkeit um den Faktor 100 erhöht. Auch die maximal nutzbare Temperatur ist höher und reicht bis zu 300°C.
Die folgenden Größen sind erhältlich:
- Mehrdrähtiger Draht, 0,36 mm Durchmesser 301-KAPM-035
- Mehrdrähtiger Draht, 0,6 mm Durchmesser 301-KAPM-060
Allgemeine Spezifikationen: – Strahlungsbeständig bis 10E9 rad – Temperaturbeständig bis 300°C – Spannungsfestigkeit im Vakuum 7,5 kV DC
BERSTSCHEIBEN - DREI VERSIONEN
Allectra hat eine Niederdruckversion der Standard-Druckberstscheibe und eine Ultra-Niederdruckversion eingeführt. Die Allectra Druckberstscheiben sind so konstruiert, dass sie bei potenziell gefährlichen Drücken im Vakuumsystem, die höher als der atmosphärische Druck sind, bersten und Gas freisetzen.
Der Standardtyp: Die Membran reißt bei einem Systemdruck von max. 1,7 bar Überdruck.
Typ Niederdruck: Die Membrane reißt bei einem Systemdruck von max. 0,8 bar Überdruck (ASME-UD zertifiziert).
Ultra-Niederdruck-Typ: hat einen Berstdruck unter 0,5 bar Überdruck an einem 63CF- oder ISO63-Flansch. Bei dieser Komponente gelten die Überdruckvorschriften nicht für das System.
Einige Merkmale der Druckberstscheibe sind wie folgt:
UHV-kompatibel, hoch ausheizbar bis 350°C und dicht bis <5×10-10 mbar l/s
Sie ist für alle Systeme mit LN/LHe-Kühlung unerlässlich
Optional ist ein Gasrückführungssystem erhältlich
DN40CF und DN16CF Versionen / KF-Typen und kundenspezifische Flansche


STRAHLUNGSBESTÄNDIGER DRAHT MIT PEEK-ISOLIERUNG
PEEK-isolierte Kabel zeichnen sich durch eine hohe Strahlungsbeständigkeit und einen sehr hohen Isolationswiderstand über einen breiten Temperaturbereich aus.
Dies sind hervorragende Eigenschaften für den Einsatz in Ultrahochvakuumsystemen. Die geringe Wasseraufnahme in Luft (0,1 %) in Verbindung mit einer hohen Diffusionsrate von Wasser machen es auch ideal für Systeme, die nicht ausgebacken werden können.
Der hohe Isolationswiderstand und die hohe Durchschlagsspannung machen dieses isolierte Kabel ideal für empfindliche Signale und Hochspannungsanwendungen.
ENDLAGENSCHALTER - TECHNOLOGIE FÜR DIE KERNFUSION
Dieser Schalter (363-VH3-1) ist ein hochtemperatur- und strahlungsbeständiger Schalter, bei dem alle Materialien den ITER-Spezifikationen entsprechen.


BASE PLATE (BULKHEAD) SUB-D DURCHFÜHRUNG
Für Anwendungen bis zu 10E-7 mbar.
Kann mit Aluminiumkammern verwendet werden, da diese verschraubt sind.
Rechteckige Grundplatte mit 9/15/25/37/50 Pin-Durchführungen erhältlich.
Andere Durchführungen können auf dieselbe Grundplatte montiert werden (z. B. Koaxial).
Die Abmessungen der Grundplatte sind für alle Durchführungen gleich, so dass sie leicht austauschbar sind.

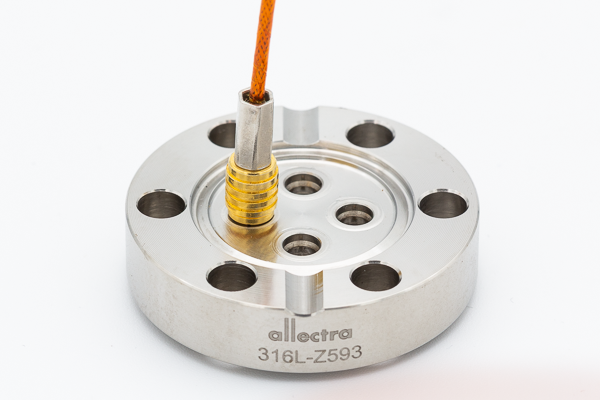

SMA HOCHFREQUENZ, 27GHZ, DURCHFÜHRUNG
Doppelseitige SMA-Durchführung.
Maximaler Frequenzbereich von 27 GHz.
Kostengünstige Alternative zu SMA-K oder 2,92mm Versionen.
Gehäuse aus rostfreiem Stahl mit vergoldetem Mittelkontakt.
Bis zu 4 Durchführungen können an einen DN40CF-Flansch montiert werden.
